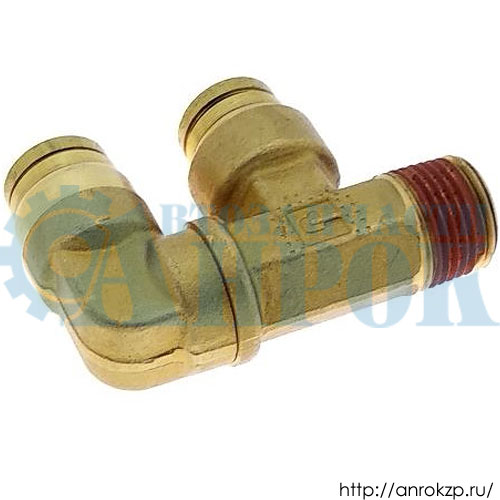

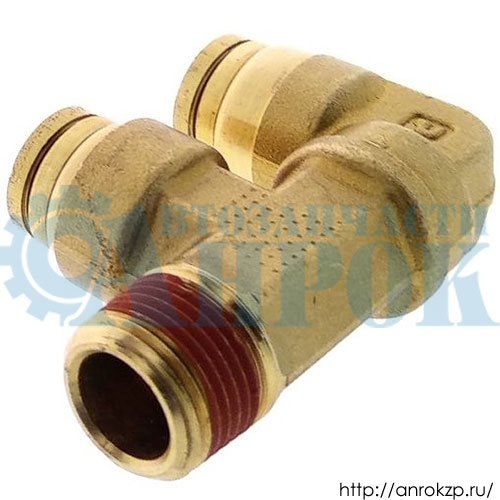

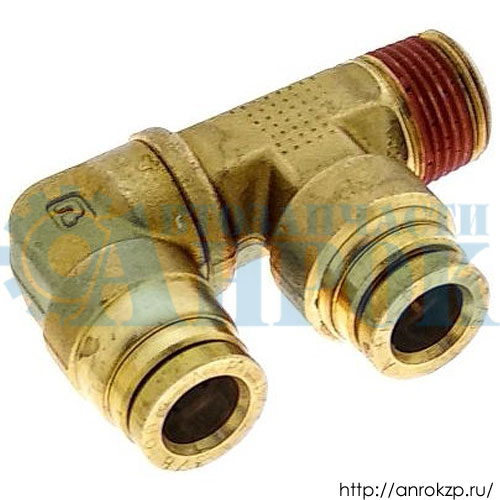

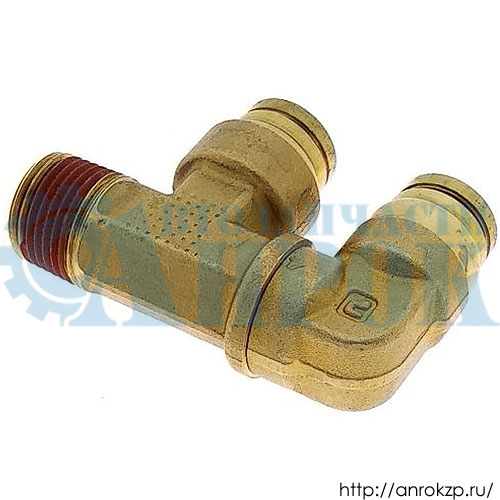

Штуцер ресивера пневмосистемы тормозов двойной (F-образный) HYUNDAI HD120/170 MК 55912-7C000 / 559127C000.

Размеры - длина 60мм. высота 40мм. диаметр резьбы 16мм.Х 17мм.  трубка D=3/8"  диаметр 9,5мм.

Этот F-образный (двойной) штуцер — это специальный разветвитель трубопровода в пневматической тормозной системе грузового автомобиля. Его основная функция — герметичное соединение и распределение сжатого воздуха от одного источника (Педаль тормоза с клапаном HYUNDAI HD120 дв.D6GA/D6CB38 MK 59300-8D000 / 593008D000 к Клапан тормозной разгрузочный HYUNDAI HD120/170/270/450 MK 59850-8A451 / 598508A451
) к двум независимым потребителям или контурам. Он обеспечивает надежное разделение воздушных потоков, что критически важно для безопасности, так как многие современные тормозные системы имеют раздельные (дублирующие) контуры.

Предполагаемые технические детали

Место установки: Устанавливается непосредственно на ресивер (Баллон воздушный ресивер HYUNDAI HD120/170/250/450/500 МК 59214-7C600 / 592147C600) пневмосистемы тормозов или на раме в разрыве магистрали.

Материал: Высокопрочная сталь или латунь, устойчивые к коррозии и высокому давлению.

Тип резьбы: Скорее всего, метрическая резьба (длина 60мм. высота 40мм. диаметр резьбы 16мм.Х 17мм.  трубка D=3/8"  диаметр 9,5мм), стандартная для пневмосистем.

Конструкция: Имеет три выхода: один входной и два выходных, расположенных под углом, образуя фигуру, похожую на букву «F».

Признаки неисправности и необходимость замены

Такой штуцер — это, как правило, надежная деталь, но она может потребовать замены из-за:

Механического повреждения (срыв резьбы, трещины в корпусе).

Интенсивной коррозии, нарушающей герметичность.

Износа или повреждения уплотнительных поверхностей, приводящих к утечке воздуха (слышимое шипение, падение давления в системе).
